14. Figuras de revolución¶
Sigue las instrucciones del siguiente videotutorial:
VÍDEO: Part Design 9: Figuras de revolución con FreeCAD
Tarea A¶

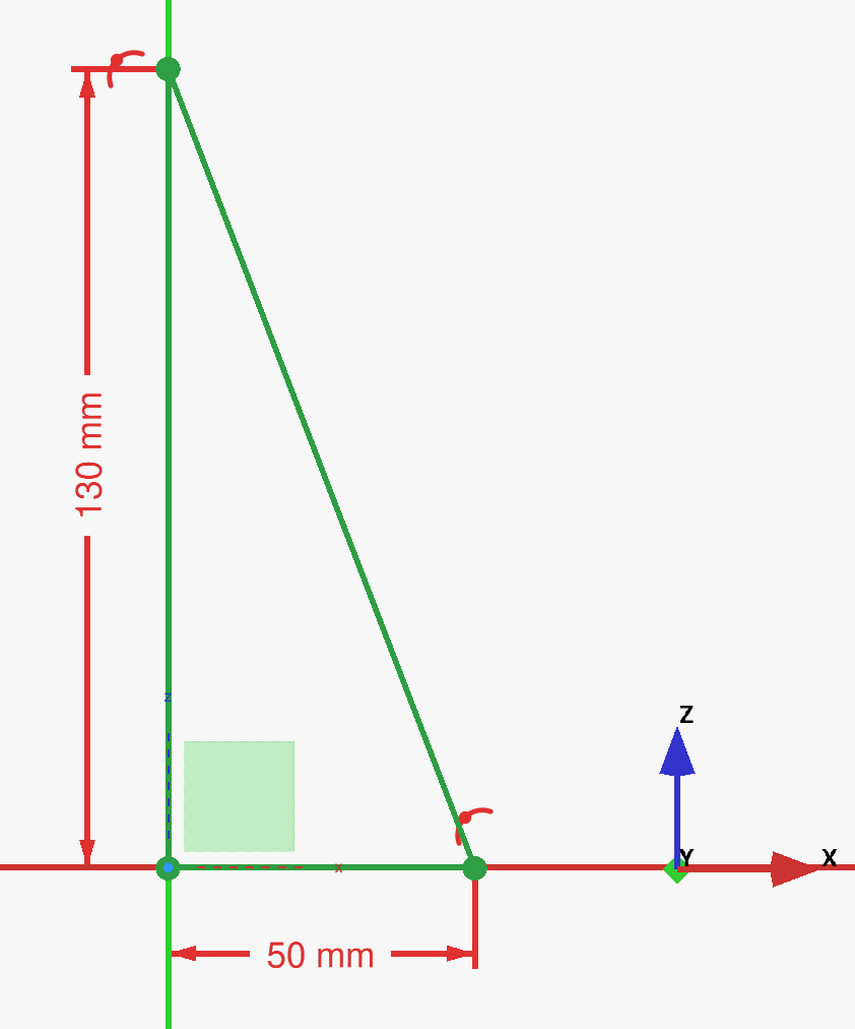

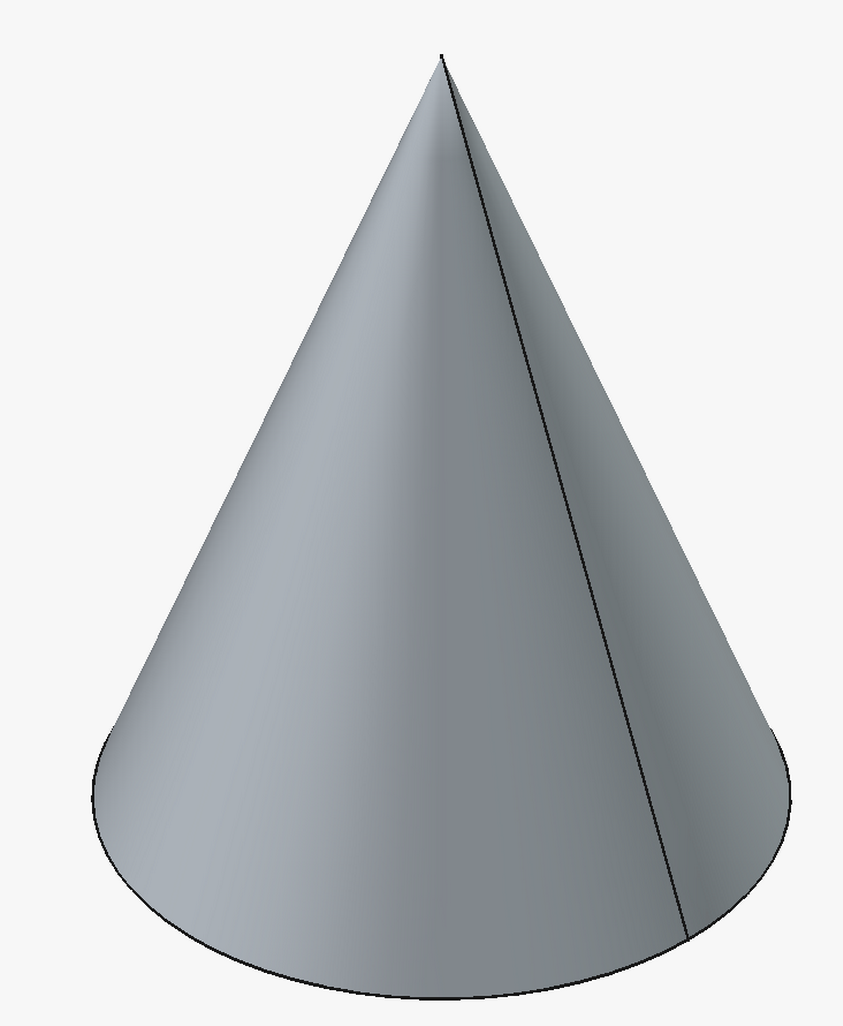

Realiza el siguiente cono a partir de una revolución alrededor del eje Z del triángulo de la figura realizado en el plano XZ:
Tarea B¶

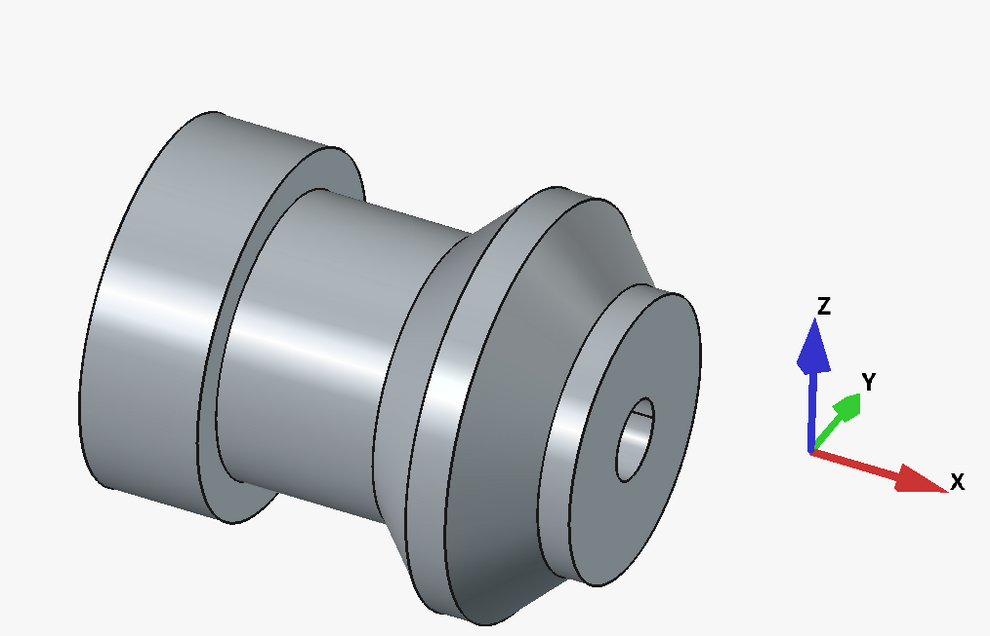

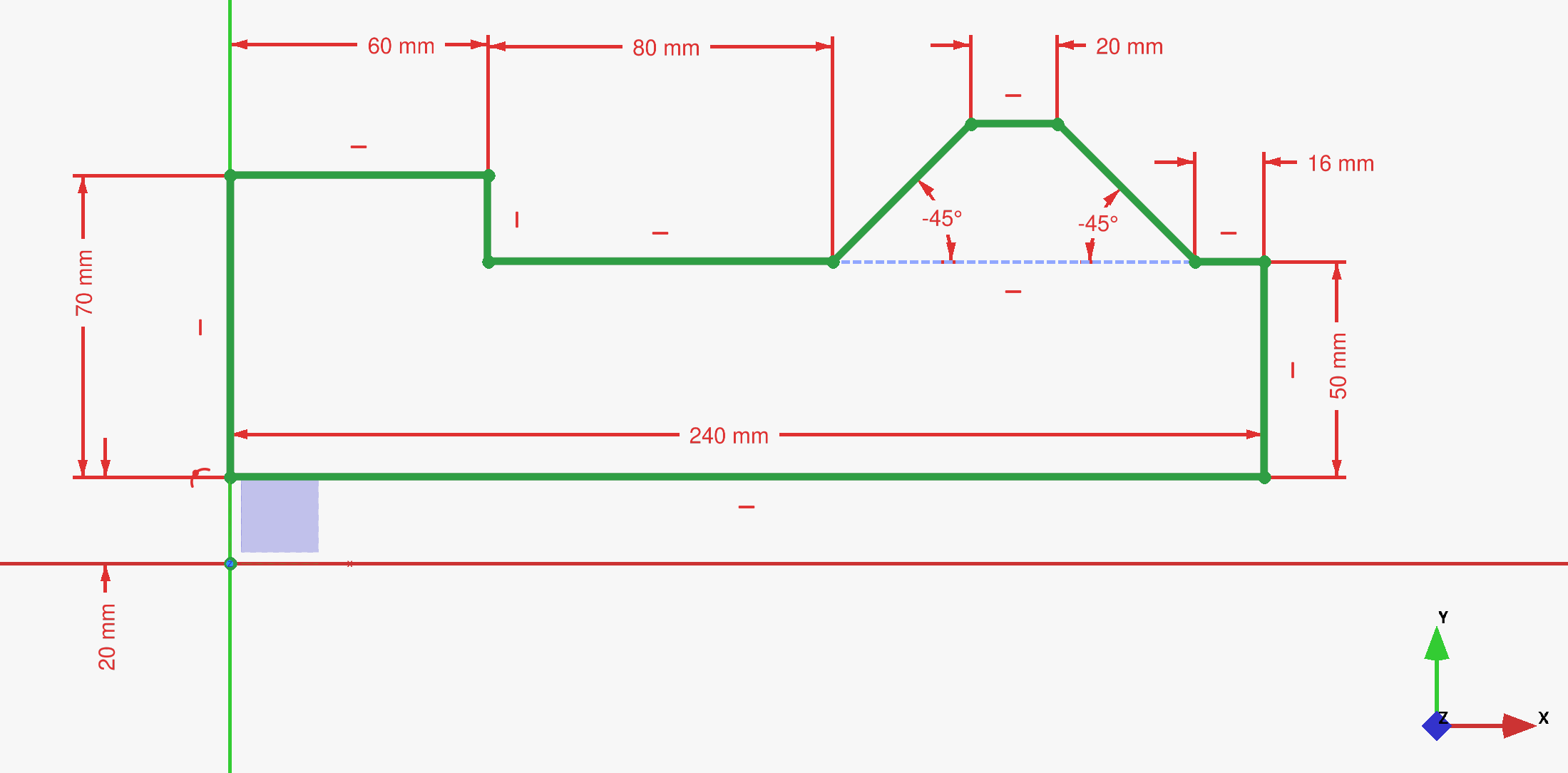

Realiza la siguiente figura usando la herramienta revolución alrededor del eje X. Usa el croquis en el plano XY de la figura:
Tarea C¶

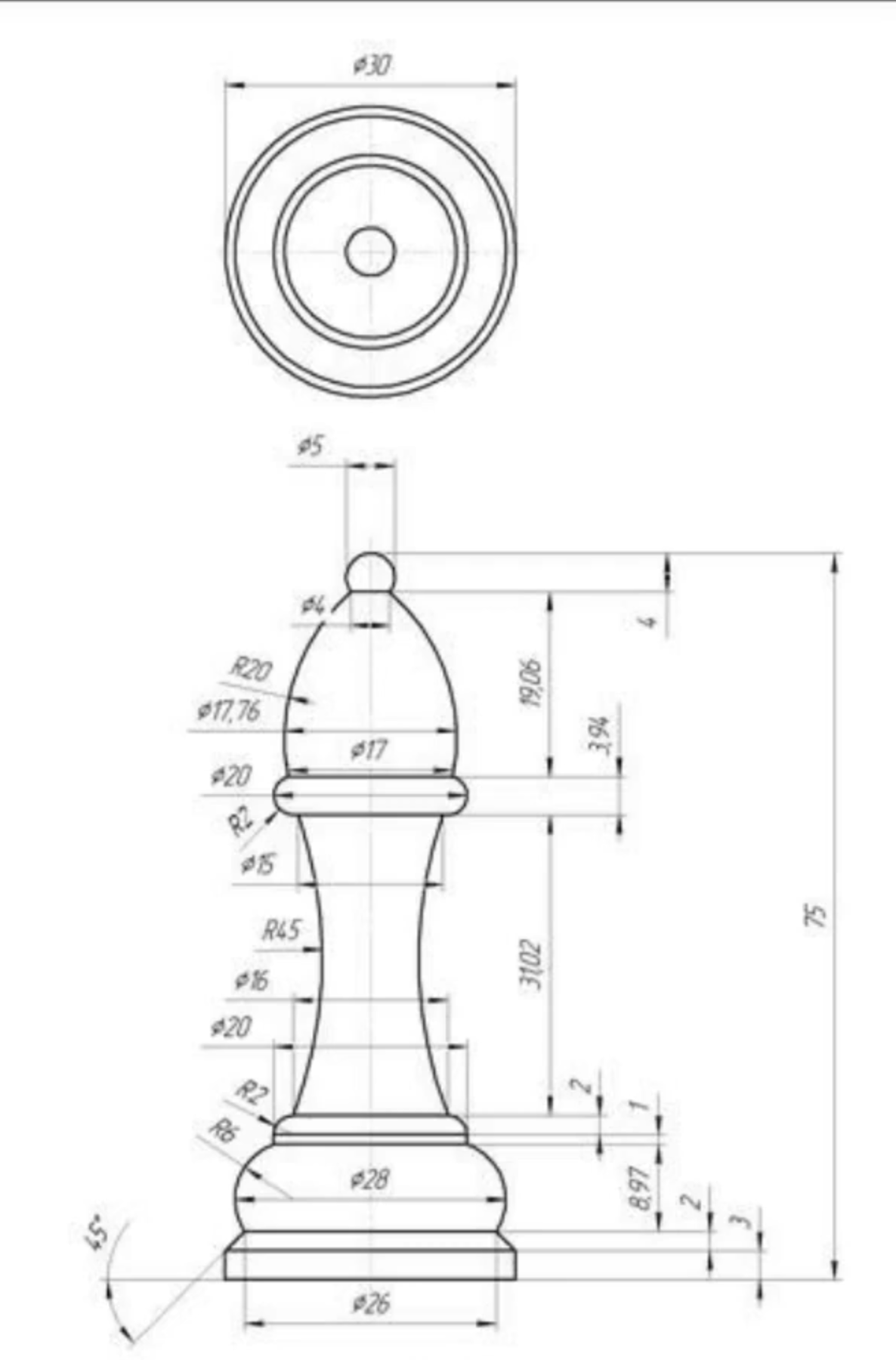

Si te gustan los retos, puedes hacer un alfil a partir del siguiente plano:

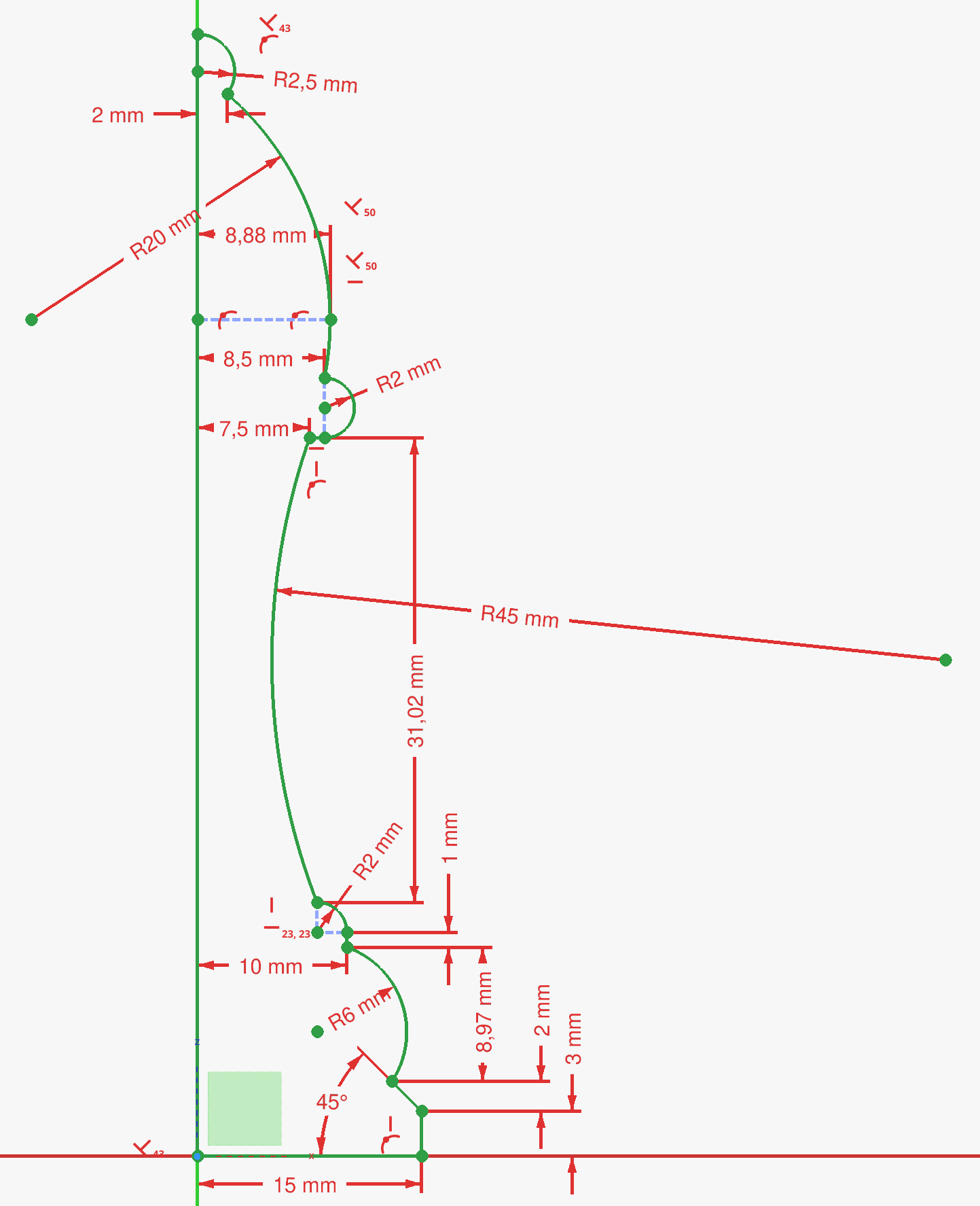

Si necesitas ayuda, puedes guiarte con el croquis de FreeCAD de la siguiente figura:
